Autocad 2011 การกําหนดรูปแบบของเสนบอกขนาด( Dimension Style)

การกําหนดรูปแบบของเสนบอกขนาด( Dimension Style)

สําหรับกําหนดรูปแบบของเสนบอกขนาดตามที่โปรแกรมกําหนดมาให หรือเขาไปปรับปรุงให

เหมาะสมกับรูปแบบตามความตองการของผูใชงาน สามารถเรียกใชคําสั่งนี้ไดจาก

สวนประกอบหลักบนหนาตาง Dimension Style Manager
Current Style: เปนรูปแบบของเสนบอกขนาดที่ถูกใชงานอยู คือ Standard
Style: เปนรูปแบบของเสนบอกขนาดที่โปรแกรมสรางไวให
List: ใชเรียกดูรูปแบบของเสนบอกขนาดที่มีอยู
•  All style ใชเรียกดูรูปแบบของเสนบอกขนาดที่มีอยูทั้งหมด
•  Style in use ใชเรียกดูรูปแบบเสนบอกขนาดที่ถูกใชงานอยู
Preview of: แสดงภาพรวมของเสนบอกขนาดทั้งหมด ขึ้นอยูกับ Style ที่เลือก
Description: แสดงรูปแบบเสนบอกขนาดที่เลือกไวในกรอบ Style
Set Current: เปนปุมที่กําหนดใหรูปแบบของเสนบอกขนาดที่ตองการใชงาน
New: เปนปุมสําหรับสรางรูปแบบเสนบอกขนาดขึ้นมาใหม
Modify: เปนปุมสําหรับเขาไปแกไขปรับปรุงรูปแบบเสนบอกขนาดที่มีอยู
Override: เปนปุมสําหรับเขาไปแกไขรูปแบบเสนบอกขนาดที่มีอยูโดยไมบันทึกคาตางๆไว
Compare: ใชสําหรับเปรียบเทียบลักษณะที่ตางกันของรูปแบบเสนบอกขนาด
เมื่อคลิกที่ปุม New… เพื่อสรางรูปแบบของเสนกําหนดขนาดใหม จะปรากฏหนาตางของ
Create New Dimension Style ขึ้นมามีสวนตางๆดังนี

New Style Name: กําหนดชื่อรูปแบบของเสนบอกขนาดใหมตามตองการ
Start With: เปนการคัดลอกรูปแบบของเสนบอกขนาดที่ตองการ เพื่อนําไปแกไข
Annotative: สําหรับปรับรูปแบบของเสนบอกขนาดตามอัตราสวนใหอัตโนมัต

User for: เลือกชนิดของเสนบอกขนาดที่คุณตองการ หรือเลือกทั้งหมด
เมื่อกําหนดทุกอยางครบถวนแลวใหคลิกปุม OK
จะปรากฏหนาตาง Modify Dimension Style: ขึ้นมา โดยมีรายละเอียดดังนี้
Line Tab: สําหรับกําหนดรายละเอียดตางๆที่เกี่ยวของกับเสนบอกขนาดทั้งหมด โดยแบงเปนกรอบ
ตางๆดังนี้
Dimension Line: สําหรับกําหนดสี ความหนา ความยาวตางๆของเสน Dimension Line
Extension Line: สําหรับกําหนดสี ความหนา ความยาวตางๆ รวมถึงระยะหางระหวาง Extension
Line กับ เสนชิ้นงาน

Symbols and Arrows: ใชกําหนดแบบของหัวลูกศรและสัญลักษณอื่นๆที่เกี่ยวของ
Arrowheads: ใชกําหนดแบบและขนาดของหัวลูกศร
Center marks: ใชกําหนดรูปแบบและขนาดตางๆของจุดศูนยกลางของวงกลม
Dimension Break: ใชกําหนดระยะหางของการ Break เสนบอกขนาด
Arc Length symbol: ใชกําหนดตําแหนงของสัญลักษณของความยาวสวนโคง
Radius jog dimension: ใชกําหนดลักษณะของเสนบอกรัศมีแบบหยัก
Linear jog dimension: ใชกําหนดความสูงของเสนหยัก

Text Tab: สําหรับกําหนดความสูง รวมถึงตําแหนง ของตัวอักษรที่ใชบอกขนาด
Text appearance: สําหรับกําหนด สี ความสูง ตัวอักษรที่ใชบอกขนาด
Text placement: สําหรับจัดวางตําแหนงของตัวอักษรกับเสน Dimension Line
Text alignment: สําหรับกําหนดการจัดวางตัวอักษร ในแนวตางๆ

Fit Tab: สําหรับเลือกจัดวางตัวเลขบอกขนาด ในกรณีพื้นที่การวางตัวเลขบอกขนาดไมพอ โดย
สามารถคลิกเลือกดูในแตละสวน พรอมทั้งใหสังเกตการเปลี่ยนแปลงของแตละสวนที่เลือกจากรูปที่อยู
ทางดานขวามือ

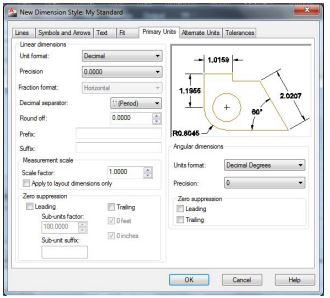

Primary Units Tab: ใชกําหนดหนวยที่บอกถึงความละเอียดสําหรับการใชงานในดานตางๆ เพื่อความ

เหมาะสม

Linear dimension: ใชกําหนดหนวย ความละเอียดในการวัดขนาด ที่รวมถึงการปดเศษ และการเพิ่ม

ขอความดานหนาหรือตอทายตัวเลขบอกขนาดดวย

Measurement scale: สําหรับกําหนดอัตราสวนใหเหมาะสมกับเสนบอกขนาด

Zero suppression: สําหรับปรับเศษของทศนิยมที่มีมากกวา หนึ่งตําแหนงถาคาที่วัดไดออกเปน

จํานวนเต็ม เชน 80.000 จะปรับคาเปน 80.0 แทน

Angular dimension: ใชกําหนดหนวยวัดและความละเอียดใหกับการบอกขนาดมุม

Alternate Units Tab: ใชกําหนดหนวยการบอกขนาดแบบพิเศษ เชน ถาตองการบอกขนาดที่มีทั้ง
มิลลิเมตร และนิ้ว ควบคูกัน ซึ่งหนวยแรกที่วัดไดจะแสดงเหมือนเดิมปกติ สวนหนวยที่ 2 จะแสดงคาที่
วัดไดอยูในวงเล็บ ถาตองการกําหนดหนวยแบบนี้ใหคลิกเช็คที่หนา Display Alternate Units ไดและ
สามารถเลือกหนวยหลักและรองไดตามตองการ

Tolerances Tab: ใชกําหนดคาความคลาดเคลื่อนที่ยอมไดหรือพิกัดความเผื่อ ซึ่งมีหลายรูปแบบให
เลือกใชงาน
